MBlock programında LDR(ışığın şiddetini ölçen sensör) sayesinde buzzer kullanılan gece lambası devresi kurulmuştur.
LDR yani "Işığa Bağımlı Direnç" anlamına gelmektedir. LDR ışığa duyarlı bir devre elamanıdır.Ters orantılı bir çalışma prensibine sahiptir.Yani üzerine düşen ışık değeri arttıkça sahip olduğu direnç değeri azalırken,üzerine düşen ışık değeri azaldıkça ise direnç değeri artmaktadır.
Gerekli Devre Elemanları:
Bağlantı Şeması:Devre Tınkercad Circuits programı aracılığıyla oluşturulmuştur.
MBlock programında LDR(ışığın şiddetini ölçen sensör) sayesinde buzzer kullanılan gece lambası devresi kurulmuştur.
LDR yani "Işığa Bağımlı Direnç" anlamına gelmektedir. LDR ışığa duyarlı bir devre elamanıdır.Ters orantılı bir çalışma prensibine sahiptir.Yani üzerine düşen ışık değeri arttıkça sahip olduğu direnç değeri azalırken,üzerine düşen ışık değeri azaldıkça ise direnç değeri artmaktadır.
Led ise bilindiği üzere ışık veren devre elemanı iken buzzer ise ses veren devre elemanıdır.

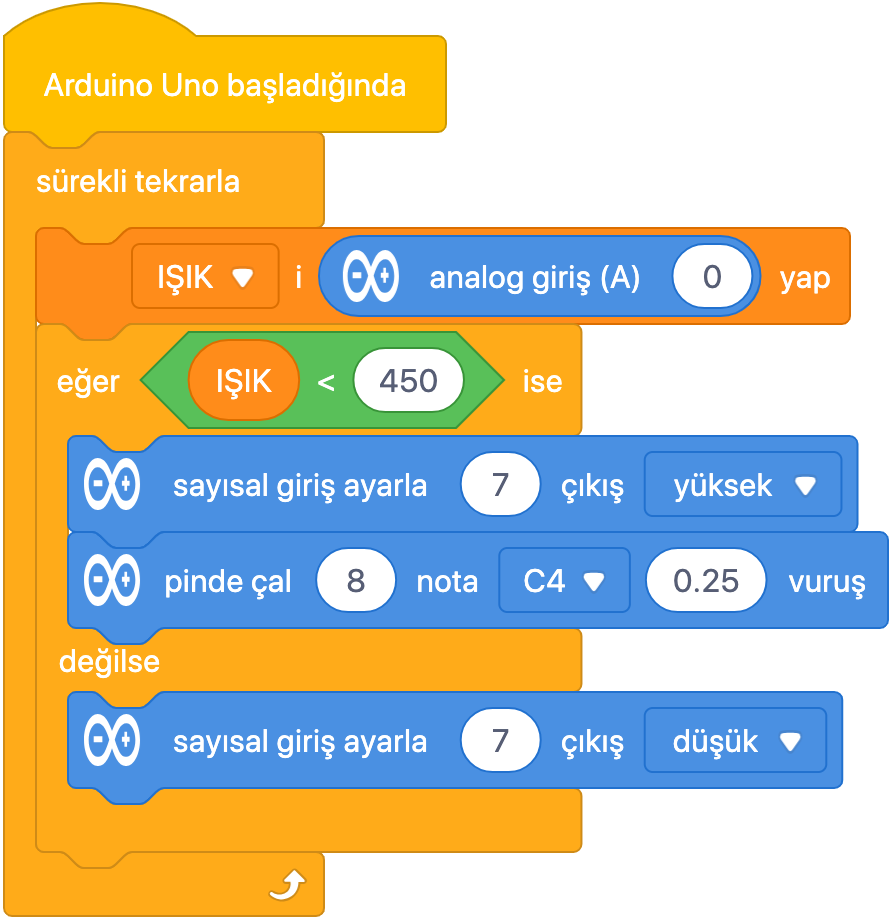

MBlock Programıyla Oluşturulan Kodlar:
MBlock programıyla oluşturulan kodlar bağlantı yapıldıktan sonra "Yükle modu" kullanılarak yüklenmelidir.Aygıt olarakta Arduino seçilmelidir.
Sensörün ortamda bulunan ışığın şiddetini ölçecek bir eşik değer atanarak "ışık" değişkeni ise sensörün okuduğu değere eşitlenir.Görseldeki kodlar yazılarak proje tamamlanır.Tüm işlemler yapıldıktan sonra LDR'nin üzeri kapatılarak karanlık bir ortam sağlanarak hem ledin hem de buzzerın çalışması sağlanacaktır.
Uygulama Videosu:
